6 पिन ESP32 डिस्प्ले मॉड्यूल 5V कैपेसिटिव टचस्क्रीन 500mA 8M PSRAM LVGL

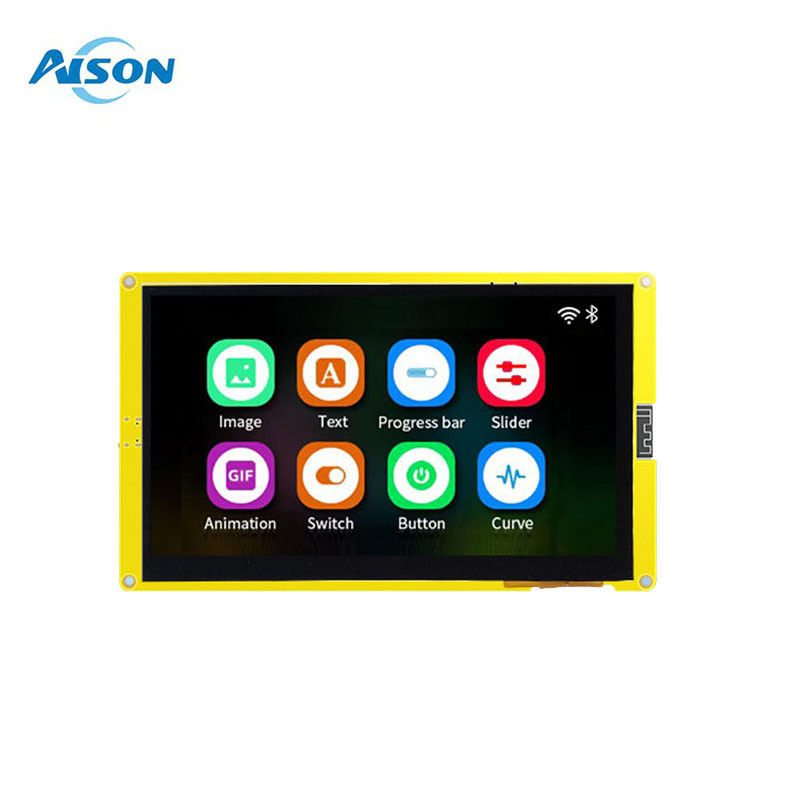

7.0 इंच ESP32-8048S070C एलसीडी स्क्रीन मॉड्यूल 800*480 सीरियल पोर्ट डिस्प्ले 2.4 GHz वाईफाई ब्लूटूथ 16MB SPI फ्लैश और 8MB PSRAM

1अवलोकन

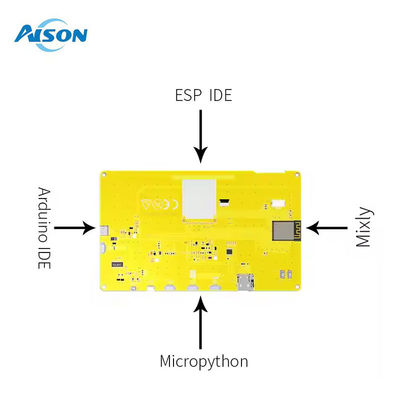

ESP32-8048S070C विजुअल टच स्क्रीन के लिए एक विकास बोर्ड है, बोर्ड स्वतंत्र रूप से विकसित जीयूआई प्लेटफॉर्म फर्मवेयर से लैस है,अनुकूलित नियंत्रण मंच के विकास को पूरा करने में उपयोगकर्ताओं की सहायता के लिए ग्राफिक ड्रैग एंड ड्रॉप प्रोग्रामिंग का समर्थन करें. ESP32-8048S070C विकास बोर्ड का मुख्य नियंत्रक ESP32-S3-WROOM-1 मॉड्यूल को अपनाता है, यह मॉड्यूल एक सामान्य प्रयोजन वाई-फाई + बीटी + ब्लू एमसीयू मॉड्यूल है, 16 एमबी एसपीआई फ्लैश और 8 एमबी पीएसआरएएम में कॉन्फ़िगर किए गए हैं.ESP32-8048S070C विकास बोर्ड दोनों पक्षों पर विस्तार इंटरफेस के माध्यम से बटन, आवाज और कैमरा जैसे कार्यों को भी विकसित और डिबग कर सकता है, उपयोगकर्ताओं के विकास चक्र को बहुत छोटा कर सकता है.

2निम्नलिखित हार्डवेयर संसाधन

1) ESP32-S3-WROOM-1 मॉड्यूल

ESP32-S3-WROOM-1 सभी प्रकार के अनुप्रयोगों के लिए एक वाई-फाई + बीटी + बीएलई एमसीयू मॉड्यूल है। इसमें शक्तिशाली कार्य और व्यापक अनुप्रयोग हैं।इसका उपयोग कम शक्ति वाले सेंसर नेटवर्क और मांग वाले अनुप्रयोगों में किया जा सकता है, उदाहरण के लिए, आवाज कोडिंग, ऑडियो स्ट्रीमिंग और एमपी 3 डिकोडिंग। इस ESP32-S3-WROOM-1 के पैरामीटर हैंः:8Mbyte PSRAM + 16Mbyte Flash।

2) टीपी इंटरफ़ेस

संचयी टचपैड इंटरफ़ेस, I2C इंटरफ़ेस, 0.5 मिमी की दूरी, 6पिन, फ्लिप डाउन टाइप।

3) एलसीएम डिस्प्ले इंटरफेस7.0 इंच एलसीएम डिस्प्ले इंटरफेस, एसपीआई इंटरफेस, 1.25 मिमी की दूरी, यह एसपीआई इंटरफेस esp32 के हार्डवेयर एचएसपीआई इंटरफेस से जुड़ा हुआ है, ऑपरेटिंग घड़ी आवृत्ति कर सकते हैं
80 मेगाहर्ट्ज़ तक पहुंचता है। उपयोग किए जाने वाले स्क्रीन पैरामीटर हैंः आकार-7.0 इंच; पिक्सेल घनत्व-165PPI; संकल्पः800*RGB*480; स्क्रीन मॉडलः

ESP32-8048S070C

4) बिजली प्रबंधन

दो एलडीओएस 3.3V आउटपुट, एक बोर्ड को बिजली की आपूर्ति करता है, दूसरा बाहरी विस्तार बोर्ड को बिजली की आपूर्ति करता है,बिजली की आपूर्ति esp32-S3 की बिजली की आपूर्ति में हस्तक्षेप से विस्तार बोर्ड को रोकने के लिए अलग है, यह esp32-S3 की स्थिरता सुनिश्चित करता है।

5) बाहरी शक्ति इंटरफ़ेस

आरक्षित बाहरी बिजली इंटरफ़ेस (चित्र पर दिखाए गए + और नकारात्मक के रूप में), इनपुट वोल्टेज रेंज 5v,अधिकतम लोड करंट I > 2A।

6) आरएसटी कुंजी

ESP32-S3 के EN पिन से कनेक्ट करने के लिए स्व-रीसेट बटन को स्पर्श करें। इस बटन का उपयोग ESP32-S3 को रीसेट करने के लिए किया जा सकता है।

7) टाइप-सी इंटरफ़ेस

यूनिवर्सल यूएसबी-सी इंटरफेस (टाइप-सी इंटरफेस), इस इंटरफेस का उपयोग विकास बोर्ड, यूएटीटी संचार और फर्मवेयर डाउनलोड को पावर देने के लिए किया जाता है।डाउनलोड सर्किट का हार्डवेयर डेटा प्रवाह नियंत्रण को लागू करता है, तो फर्मवेयर डाउनलोड एक क्लिक स्वचालित डाउनलोड का समर्थन करता है.

3निर्देशों पर शक्ति

1) विद्युत आपूर्ति

यह विकास बोर्ड यूएसबी प्रकार-सी 5 वी बिजली की आपूर्ति और आरक्षित बाहरी बिजली इनपुट इंटरफ़ेस का समर्थन करता है (जैसा कि चित्र 3 में संदर्भ संख्या 5 द्वारा दिखाया गया है) ।

कि इनपुट वोल्टेज 5V समर्थन वर्तमान 1A से कम नहीं है जब अन्य विस्तार बोर्ड नहीं डाला जाता है,और इनपुट वोल्टेज 5V समर्थन वर्तमान 2A से कम नहीं है जब अन्य विस्तार बोर्डों को डाला जाता है (विवरण के लिए विस्तार बोर्ड की वास्तविक बिजली की खपत देखें)नोटः जब बाहरी बिजली की आपूर्ति आरक्षित बिजली इंटरफ़ेस के माध्यम से प्रदान की जाती है, तो बिजली की आपूर्ति वोल्टेज इनपुट रेंज 5V है, और लोड करंट I> 2A होने की सिफारिश की जाती है।

2) सावधानियां

कृपया सुनिश्चित करें कि विकास बोर्ड पर बिजली देने से पहले टीपी और एलसीएम स्क्रीन के एफपीसी केबलों को संबंधित एफपीसी सॉकेट में डाला गया है, अन्यथा

4बोर्ड विद्युत मापदंड

परीक्षण वातावरणः

1तापमानः कमरे का तापमान 25 °C

2बिजली की आपूर्तिः 5.0V वोल्टेज लहर V

परीक्षण मापदंडः

1सामान्य कार्य करंटः 500mA ((औसत करंट)

5फर्मवेयर जल रहा है

पहला कदम:

USB-TypeC डेटा केबल के माध्यम से कंप्यूटर के लिए ESP32-8048S070C बोर्ड कनेक्ट करें। चूंकि इस विकास बोर्ड स्वचालित डेटा प्रवाह नियंत्रण प्रसंस्करण है,फर्मवेयर स्वचालित रूप से ESP32 Flash_Download_Tools के माध्यम से डाउनलोड किया जा सकता है.

2) दूसरा कदम:

जैसा कि नीचे चित्र 7-1 में दिखाया गया है: फर्मवेयर पथ का चयन करें जिसे 1 पर बर्न किया जाना है। पता आमतौर पर 0X00 है। सेटिंग के बाद, सामने की ओर टिक करना याद रखें; सिस्टम घड़ी को 2 स्थानों पर 40MHz पर चुनें;फ्लैश का आकार 3 स्थानों पर 128Mbit के रूप में चुनें; 4 स्थानों पर डीआईओ मोड के रूप में एसपीआई मोड का चयन करें; 5 पर कंप्यूटर द्वारा मान्यता प्राप्त वर्तमान बोर्ड के पोर्ट नंबर का चयन करें; 6 स्थानों पर सीरियल पोर्ट बाउड दर का चयन करें (जो अधिक मूल्य है,फर्मवेयर डाउनलोड दर जितनी तेज़ होगी, और अधिकतम समर्थन 1152000bps है); पिछले विन्यास को पूरा करने के बाद, फर्मवेयर को जलाना शुरू करने के लिए 7 पर क्लिक करें.

3) तीसरा कदम:

उपरोक्त दो चरणों को पूरा करने के बाद, रीसेट बटन को दबाएं
विकास बोर्ड फर्मवेयर सिर्फ जला चला शुरू करने के लिए।
