उत्पाद विवरण:
|
| नाम: | 2.2 इंच एसपीआई एलसीडी मॉड्यूल | संकल्प: | 320x240 |
|---|---|---|---|
| मॉड्यूल पीसीबी आकार: | 40.10x67.20 (मिमी) | सक्रिय क्षेत्र: | 33.84x45.12 (मिमी) |
| इंटरफेस: | एसपीआई 4-लाइन | देखने का कोण: | 55/65/65/65 |
| प्रदर्शन मोड: | टीएफटी, आम तौर पर सफेद | ऑपरेटिंग तापमान: | -20 से 70 डिग्री |
| भंडारण तापमान: | -30 से 80 डिग्री | ||
| प्रमुखता देना: | 2.2 इंच TFT LCD डिस्प्ले मॉड्यूल,PCB बोर्ड TFT LCD डिस्प्ले मॉड्यूल |
||
2पीसीबी बोर्ड के साथ.2 इंच /2.4 इंच /2.8 इंच /3.2 इंच /3.5 इंच /4.0 इंच एसपीआई टीएफटी एलसीडी मॉड्यूल
विकल्प:
2.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
2.4 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.4 इंच एसपीआई मॉड्यूल डिस्प्ले
2.8 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.8 इंच एसपीआई मॉड्यूल डिस्प्ले
3.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
3.5 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.5 इंच एसपीआई मॉड्यूल डिस्प्ले
4.0 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;4आरटीपी के साथ 0.0 इंच एसपीआई मॉड्यूल डिस्प्ले
सामान्य विवरण
MSP2202 एक ट्रांसमिटिव प्रकार a-Si TFT-LCD (अमोर्फिक सिलिकॉन पतली फिल्म ट्रांजिस्टर तरल क्रिस्टल डिस्प्ले) मॉड्यूल है, जो एक TFT-LCD पैनल, एक ड्राइवर सर्किट बैकलाइट यूनिट से बना है,पैनल का आकार 2 है.2 इंच और रिज़ॉल्यूशन 240x320 है। उच्च छवि गुणवत्ता ए-सीआई टीएफटी एलसीडी मॉड्यूल। आंशिक-स्क्रीन डिस्प्ले फ़ंक्शन उपलब्ध है। बिजली की बचत के लिए स्लीप और स्टैंड-बाय मोड उपलब्ध हैं।
| नाम | पैरामीटर |
| रंग प्रदर्शित करें | आरजीबी 65K रंग |
| SKU | MSP2202 |
| स्क्रीन का आकार | 2.2 ((इंच) |
| प्रकार | टीएफटी |
| ड्राइवर आईसी | ILI9341 |
| संकल्प | 320*240 (पिक्सेल) |
| मॉड्यूल इंटरफ़ेस | 4-वायर एसपीआई इंटरफेस |
| सक्रिय क्षेत्र (एए क्षेत्र) | 33.84x45.12 ((मिमी) |
| मॉड्यूल पीसीबी आकार | 40.10x67.20 मिमी |
| परिचालन तापमान | -20°C~60°C |
| भंडारण तापमान | -30°C~70°C |
| वीसीसी पावर वोल्टेज | 3.3V~5V |
| तर्क IO पोर्ट वोल्टेज | 3.3V ((TTL) |
| बिजली की खपत | टीबीडी |
| कच्चे वजन ((पैक में शामिल) | 22 ((जी) |

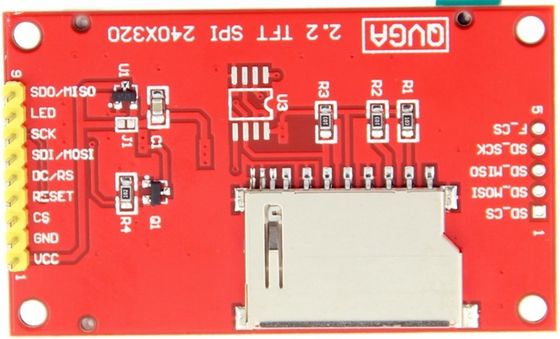

| संख्या | पिन लेबल | विवरण |
| 1 | वीसी | 5V/3.3V पावर इनपुट |
| 2 | जीएनडी | जमीन |
| 3 | सीएस | एलसीडी चिप चयन संकेत, निम्न स्तर सक्षम करें |
| 4 | रीसेट करें | एलसीडी रीसेट सिग्नल, निम्न स्तर रीसेट |
| 5 | डीसी/आरएस | उच्च स्तरः रजिस्टर, निम्न स्तरः डेटा |
| 6 | एसडीआई/एमओएसआई | एसपीआई बस लिखें डेटा संकेत |
| 7 | एससीके | एसपीआई बस घड़ी संकेत |
| 8 | एलईडी | यदि नियंत्रित नहीं है, 3.3V कनेक्ट हमेशा उज्ज्वल |
| 9 | एसडीओ/एमआईएसओ | एसपीआई बस डेटा सिग्नल पढ़ें, यदि आप पढ़ने समारोह की जरूरत नहीं है, तो आप इसे कनेक्ट नहीं कर सकते |
