उत्पाद विवरण:
|
| नाम: | 10.1 इंच एलसीडी डिस्प्ले मॉड्यूल | संकल्प: | 1024x600 |
|---|---|---|---|
| रूपरेखा आयाम: | 235*143*4.9 मिमी | सक्रिय क्षेत्र: | 222.72 x 125.28 मिमी |
| इंटरफेस: | एलवीडीएस | प्रदर्शन मोड: | सामान्यतः श्वेत संचरणशील |
| चमक: | 300 सीडी / एम 2 | ऑपरेटिंग तापमान: | -20 से 70 डिग्री |
| भंडारण तापमान: | -30 से 80 डिग्री | ||
| प्रमुखता देना: | 1024x600 एलसीडी डिस्प्ले मॉड्यूल,एलसीडी डिस्प्ले मॉड्यूल 10.1 इंच,40 पिन TFT डिस्प्ले 300 Cd/m2 |
||
10.1 इंच टीएफटी एलसीडी डिस्प्ले मॉड्यूल 1024x600 40 पिन एलवीडीएस इंटरफ़ेस
प्रदर्शन सामान्य विवरण
Z101WS07 एक 10.1 इंच का TN TFT एलसीडी मॉड्यूल है जिसे लैंडस्केप मोड ऑपरेशन के लिए डिज़ाइन किया गया है। इसमें 1024x600 पिक्सेल का रिज़ॉल्यूशन है और EK79001HN और EK73215BCGA ड्राइवर आईसी से लैस है।मॉड्यूल एक एलवीडीएस इंटरफ़ेस का समर्थन करता है, 600 का एक विशिष्ट कंट्रास्ट अनुपात प्रदान करता हैः1, और 300 निट्स (सामान्य मूल्य) की चमक प्राप्त करता है।9, विरोधी चमक सतह कांच, और एक आम तौर पर काले डिस्प्ले, यह एक संचरण एलसीडी प्रकार के रूप में काम करता है।
टीएन टीएफटी की तुलना में, यह 10.1 इंच का आईपीएस टीएफटी मॉड्यूल व्यापक देखने का कोण प्रदान करता है, विशेष रूप से 12 बजे की स्थिति में 12 डिग्री। आपूर्ति वोल्टेज (वीडीडी) 3.0V से 3.6V तक होती है,एक विशिष्ट मूल्य के साथ 3.3V. यह -20°C से +70°C के तापमान सीमा के भीतर काम करने के लिए डिज़ाइन किया गया है और इसे -30°C से +80°C के तापमान में संग्रहीत किया जा सकता है, जिससे यह विभिन्न पर्यावरणीय परिस्थितियों के लिए उपयुक्त है।
सामान्य डेटा
| मॉडल का नाम | 10.1 इंच का टीएफटी एलसीडी डिस्प्ले |
| संकल्प | 1024x600 |
| मॉडल का आकार (W*H*T) मिमी |
235 गुना 143 गुना 4.9
|
| प्रदर्शन क्षेत्र (W*H) मिमी |
222.72 x 125.28
|
| इंटरफेस | एलवीडीएस |
| प्रदर्शन मोड | सामान्य रूप से सफेद, संचरण |
| देखना | बारह बजे |
| चमक | 300 cd/m2 |
| पिन संख्या | 40 |
| देखने का कोण | 85/85/85/85 |
| बैकलाइट का प्रकार | 36 सफेद एलईडी |
| परिचालन तापमान | -20 से 70 डिग्री |
| भंडारण तापमान | -30 से 80 डिग्री |

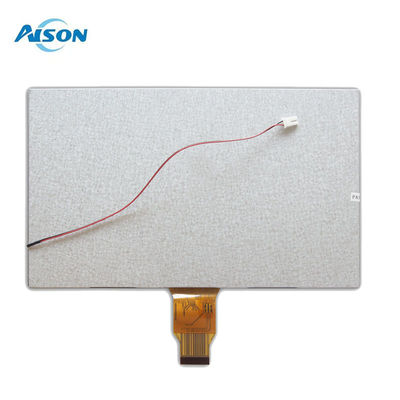

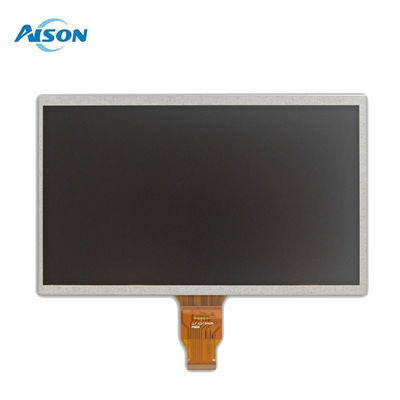

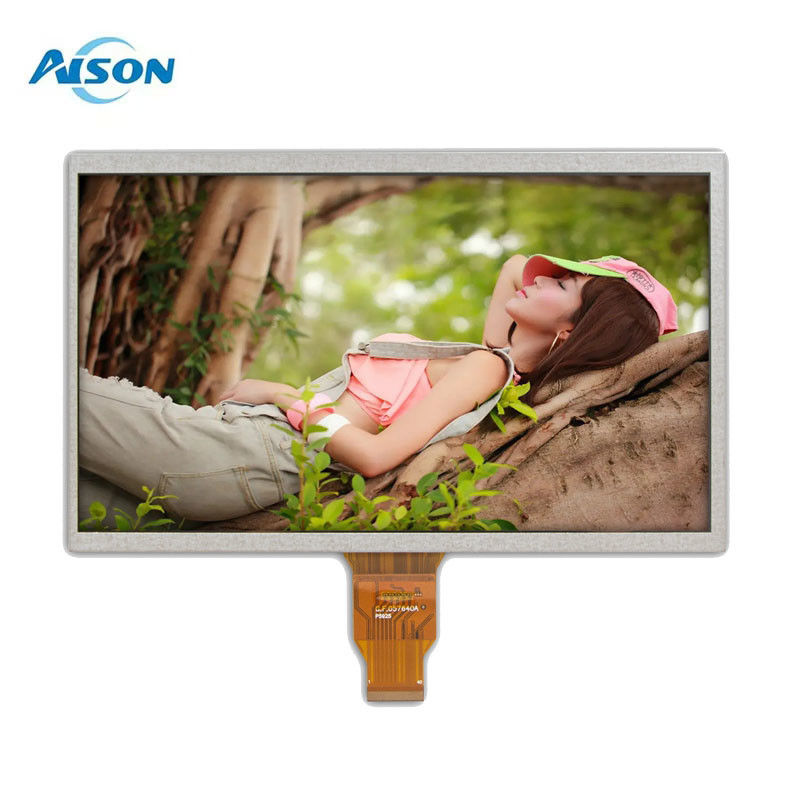

चित्रण
उत्पाद का विवरण
टीएफटी अनुप्रयोग
यह टीएफटी एलसीडी मॉड्यूल बहुमुखी और अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैः
इसमें एम्बेडेड सिस्टम, औद्योगिक उपकरण, सुरक्षा प्रणाली, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स और हैंडहेल्ड उपकरण शामिल हैं।इसकी अनुकूलन क्षमता और संगतता इसे कई परियोजनाओं के लिए एक उत्कृष्ट विकल्प बनाती है.
