उत्पाद विवरण:
|
| पद: | 3.5 इंच एसपीआई प्रतिरोधक टच स्क्रीन | प्रदर्शन संकल्प: | 480X320 |
|---|---|---|---|
| पीसीबी आकार: | 56.34x98 मिमी | एलसीडी सक्रिय क्षेत्र: | 48.96x73.44 मिमी |
| एलसीडी इंटरफ़ेस: | एसपीआई 4-लाइन | देखने का कोण: | 55/65/65/65 |
| डिस्प्ले प्रकार: | टीएफटी, आम तौर पर सफेद | ऑपरेटिंग तापमान: | -20 से 70 डिग्री |
| प्रमुखता देना: | 480x320 SPI TFT डिस्प्ले,3.5 इंच SPI TFT डिस्प्ले,4 वायर SPI TFT डिस्प्ले |
||

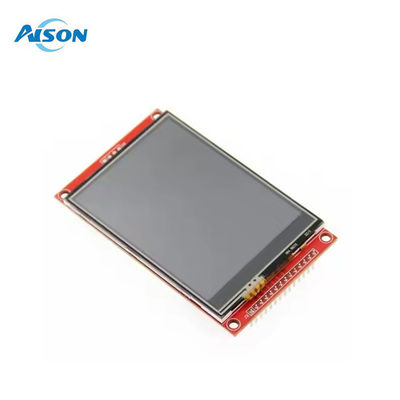

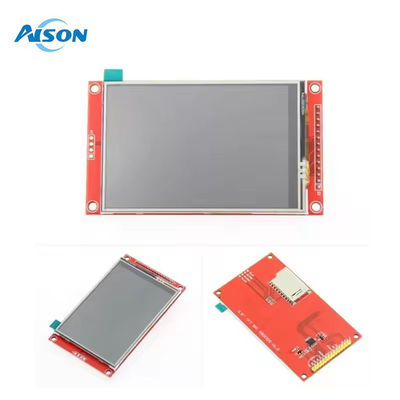

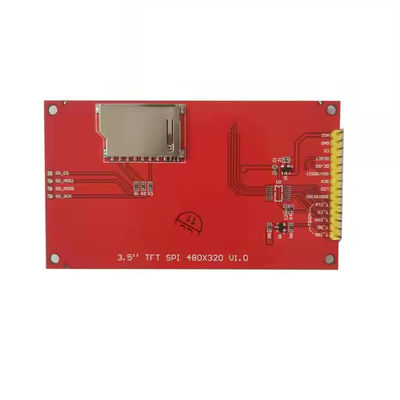

3.5 इंच 480x320 SPI TFT डिस्प्ले ILI9488 ड्राइवर 4 वायर SPI प्रतिरोधी टच स्क्रीन मॉड्यूल
विकल्प:
2.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
2.4 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.4 इंच एसपीआई मॉड्यूल डिस्प्ले
2.8 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.8 इंच एसपीआई मॉड्यूल डिस्प्ले
3.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
3.5 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.5 इंच एसपीआई मॉड्यूल डिस्प्ले
4.0 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;4आरटीपी के साथ 0.0 इंच एसपीआई मॉड्यूल डिस्प्ले
विशेषता
• 3.5 इंच का रंगीन स्क्रीन, 65K रंग प्रदर्शन का समर्थन, प्रदर्शन समृद्ध रंग, 480X320 रिज़ॉल्यूशन
• एसपीआई सीरियल बस का उपयोग करते हुए, डिस्प्ले को रोशन करने के लिए केवल कुछ आईओ की आवश्यकता होती है
• एसडी कार्ड स्लॉट के साथ प्रयोग का विस्तार करना आसान है
• एक समृद्ध नमूना कार्यक्रम प्रदान करें
• सैन्य स्तर के प्रक्रिया मानक, दीर्घकालिक स्थिर कार्य
• ड्राइवर को तकनीकी सहायता प्रदान करें
| नाम | पैरामीटर |
| रंग प्रदर्शित करें | आरजीबी 65K रंग |
| SKU | टच स्क्रीन हैः MSP3520 |
| कोई टच स्क्रीन नहीं हैः MSP3521 | |
| स्क्रीन का आकार | 3.5 ((इंच) |
| प्रकार | टीएफटी |
| ड्राइवर आईसी | ILI9488 |
| संकल्प | 480*320 (पिक्सेल) |
| मॉड्यूल इंटरफ़ेस | 4-वायर एसपीआई इंटरफेस |
| सक्रिय क्षेत्र (एए क्षेत्र) | 48.96x73.44 मिमी |
| मॉड्यूल पीसीबी आकार | 56.34x98 ((मिमी) |
| परिचालन तापमान | -20°C~70°C |
| भंडारण तापमान | -30°C~80°C |
| वीसीसी पावर वोल्टेज | 3.3V~5V |
| तर्क IO पोर्ट वोल्टेज | 3.3V ((TTL) |
| बिजली की खपत | लगभग 90mA |
3.5 इंच SPI TFT डिस्प्लेइंटरफेस परिभाषा
| संख्या | पिन लेबल | विवरण |
| 1 | वीसी | 5V/3.3V पावर इनपुट |
| 2 | जीएनडी | जमीन |
| 3 | सीएस | एलसीडी चिप चयन संकेत, निम्न स्तर सक्षम करें |
| 4 | रीसेट करें | एलसीडी रीसेट सिग्नल, निम्न स्तर रीसेट |
| 5 | डीसी/आरएस | उच्च स्तरः रजिस्टर, निम्न स्तरः डेटा |
| 6 | एसडीआई ((एमओएसआई) | एसपीआई बस लिखें डेटा संकेत |
| 7 | एससीके | एसपीआई बस घड़ी संकेत |
| 8 | एलईडी | यदि नियंत्रित नहीं है, 3.3V कनेक्ट हमेशा उज्ज्वल |
| 9 | एसडीओ ((एमआईएसओ) | एसपीआई बस डेटा सिग्नल पढ़ें, यदि आप पढ़ने समारोह की जरूरत नहीं है, तो आप इसे कनेक्ट नहीं कर सकते |
| (नीचे स्पर्श स्क्रीन सिग्नल लाइन वायरिंग है, यदि आप स्पर्श समारोह की जरूरत नहीं है या मॉड्यूल ही स्पर्श समारोह नहीं है, तो आप उन्हें कनेक्ट नहीं कर सकते) | ||
| 10 | T_CLK | स्पर्श एसपीआई बस घड़ी संकेत |
| 11 | T_CS | टच स्क्रीन चिप चयन संकेत, निम्न स्तर सक्षम करें |
| 12 | T_DIN | स्पर्श एसपीआई बस इनपुट |
| 13 | T_DO | स्पर्श एसपीआई बस आउटपुट |
| 14 | T_IRQ | टच स्क्रीन का अवरोध संकेत, टच का पता लगाने पर निम्न स्तर |
