उत्पाद विवरण:
|
| प्रदर्शित होने वाला नाम: | 3.5 इंच एसपीआई टीएफटी एलसीडी मॉड्यूल | संकल्प: | 480X320 |
|---|---|---|---|
| मॉड्यूल पीसीबी आकार: | 56.34x98 मिमी | सक्रिय क्षेत्र: | 48.96x73.44 मिमी |
| इंटरफेस: | एसपीआई 4-लाइन | देखने का कोण: | 55/65/65/65 |
| प्रदर्शन मोड: | टीएफटी, आम तौर पर सफेद | चालक आई.सी: | ILI9488 |
| टच पैनल: | बिना कैपटच के |

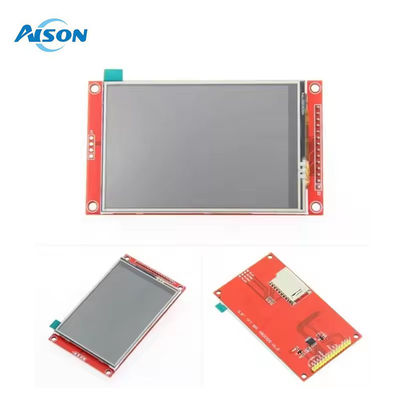

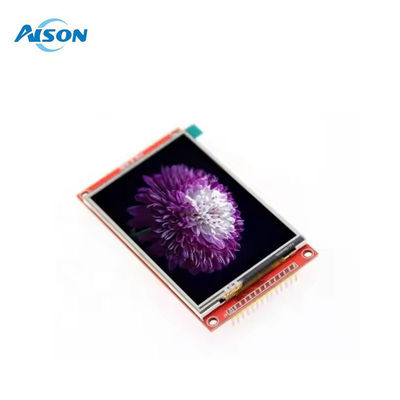

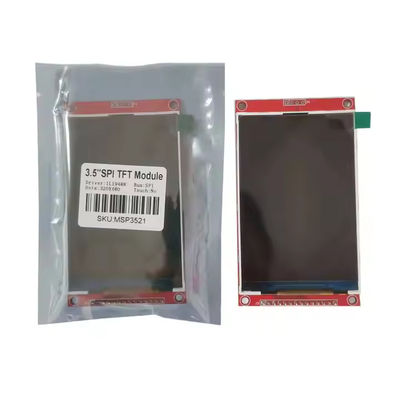

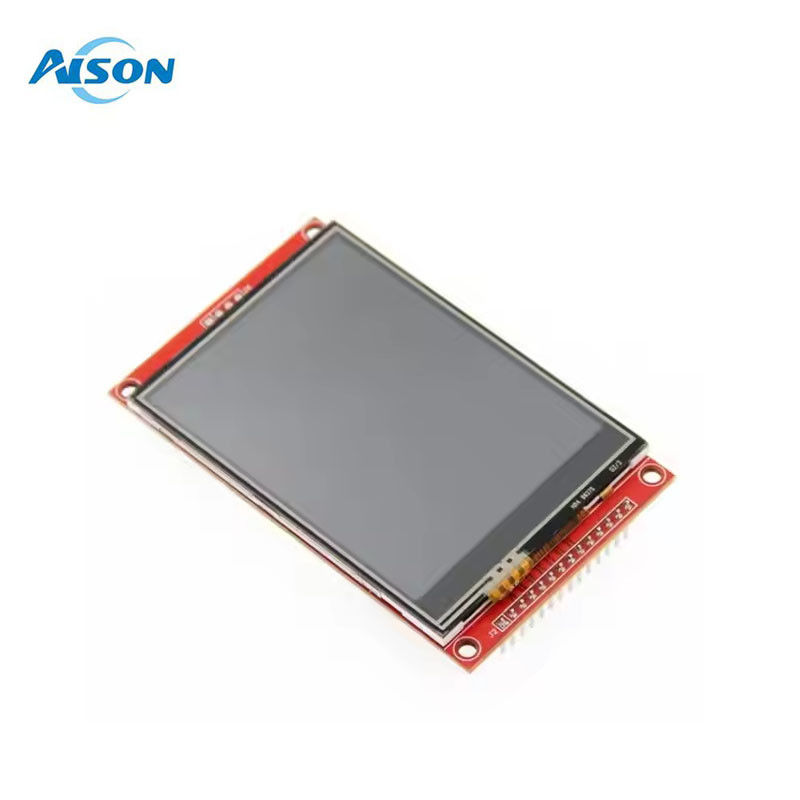

3.5 इंच SPI TFT एलसीडी मॉड्यूल ILI9488 480x320 रिज़ॉल्यूशन के साथ
विकल्प:
2.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
2.4 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.4 इंच एसपीआई मॉड्यूल डिस्प्ले
2.8 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.8 इंच एसपीआई मॉड्यूल डिस्प्ले
3.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
3.5 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.5 इंच एसपीआई मॉड्यूल डिस्प्ले
4.0 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;4आरटीपी के साथ 0.0 इंच एसपीआई मॉड्यूल डिस्प्ले
3एसपीआई इंटरफेस विनिर्देशों के साथ.5 इंच टीएफटी एलसीडीः
◦ डिस्प्ले रंगः आरजीबी 65K रंग
◦ स्क्रीन का आकारः 3.5 ((इंच)
◦ प्रकारः टीएफटी
◦ ड्राइवर आईसीः ILI9488
◦ रिज़ॉल्यूशनः 480*320 (पिक्सेल)
◦ मॉड्यूल इंटरफ़ेसः 4-वायर एसपीआई इंटरफ़ेस
◦ सक्रिय क्षेत्र (एए क्षेत्र): 48.96x73.44 मिमी
◦ मॉड्यूल पीसीबी आकारः 56.34x98 मिमी
◦ ऑपरेटिंग तापमानः -20°C~60°C
◦ भंडारण तापमानः -30°C~70°C
◦ वीसीसी पावर वोल्टेजः 3.3V~5V
◦ तर्क IO पोर्ट वोल्टेजः 3.3V ((TTL)
◦ बिजली की खपतः टीबीडी

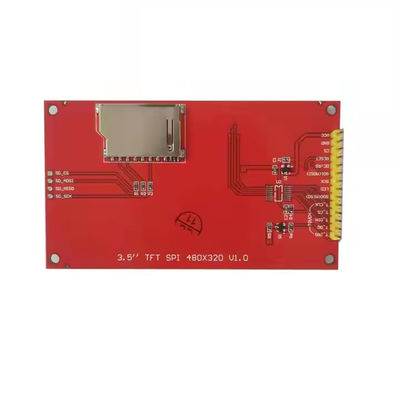

3.5एसपीआई टीएफटी मॉड्यूल इंटरफेस परिभाषा
| संख्या | पिन लेबल | विवरण |
| 1 | वीसी | 5V/3.3V पावर इनपुट |
| 2 | जीएनडी | जमीन |
| 3 | सीएस | एलसीडी चिप चयन संकेत, निम्न स्तर सक्षम करें |
| 4 | रीसेट करें | एलसीडी रीसेट सिग्नल, निम्न स्तर रीसेट |
| 5 | डीसी/आरएस | उच्च स्तरः रजिस्टर, निम्न स्तरः डेटा |
| 6 | एसडीआई ((एमओएसआई) | एसपीआई बस लिखें डेटा संकेत |
| 7 | एससीके | एसपीआई बस घड़ी संकेत |
| 8 | एलईडी | यदि नियंत्रित नहीं है, 3.3V कनेक्ट हमेशा उज्ज्वल |
| 9 | एसडीओ ((एमआईएसओ) | एसपीआई बस डेटा सिग्नल पढ़ें, यदि आप पढ़ने समारोह की जरूरत नहीं है, तो आप इसे कनेक्ट नहीं कर सकते |
| (नीचे स्पर्श स्क्रीन सिग्नल लाइन वायरिंग है, यदि आप स्पर्श समारोह की जरूरत नहीं है या मॉड्यूल ही स्पर्श समारोह नहीं है, तो आप उन्हें कनेक्ट नहीं कर सकते) | ||
| 10 | T_CLK | स्पर्श एसपीआई बस घड़ी संकेत |
| 11 | T_CS | टच स्क्रीन चिप चयन संकेत, निम्न स्तर सक्षम करें |
| 12 | T_DIN | स्पर्श एसपीआई बस इनपुट |
| 13 | T_DO | स्पर्श एसपीआई बस आउटपुट |
| 14 | T_IRQ | टच स्क्रीन का अवरोध संकेत, टच का पता लगाने पर निम्न स्तर |
