उत्पाद विवरण:
|
| मॉडल: | 2.8 इंच SPI TFT MSP2806 | संकल्प: | 240X320 |
|---|---|---|---|
| मॉड्यूल पीसीबी आकार: | 50.0x86.0 (मिमी) | एलसीडी सक्रिय क्षेत्र: | 43.2x57.6 (मिमी) |
| एलसीडी इंटरफ़ेस: | एसपीआई 4-लाइन | प्रदर्शन मोड: | सामान्य रूप से सफेद |
| चालक नियंत्रक: | ILI9341 | टच पैनल: | बिना स्पर्श के |
| प्रमुखता देना: | पीसीबी बोर्ड एसपीआई टीएफटी एलसीडी मॉड्यूल,240*320 एसपीआई टीएफटी एलसीडी मॉड्यूल,2.8 इंच एसपीआई टीएफटी एलसीडी मॉड्यूल |
||

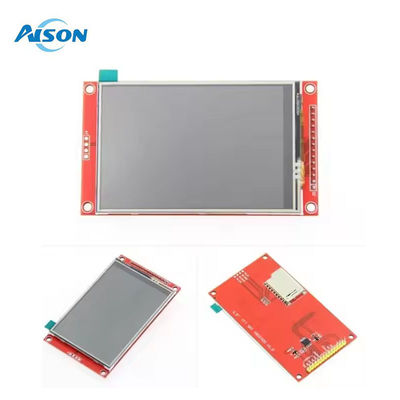

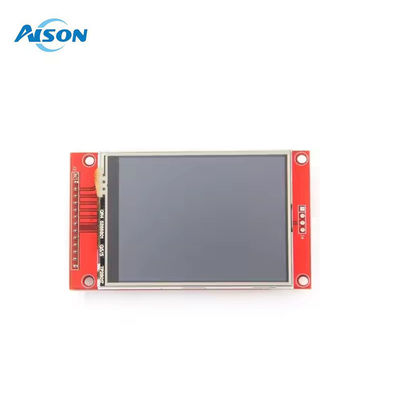

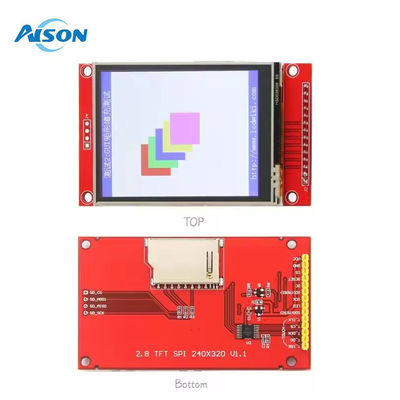

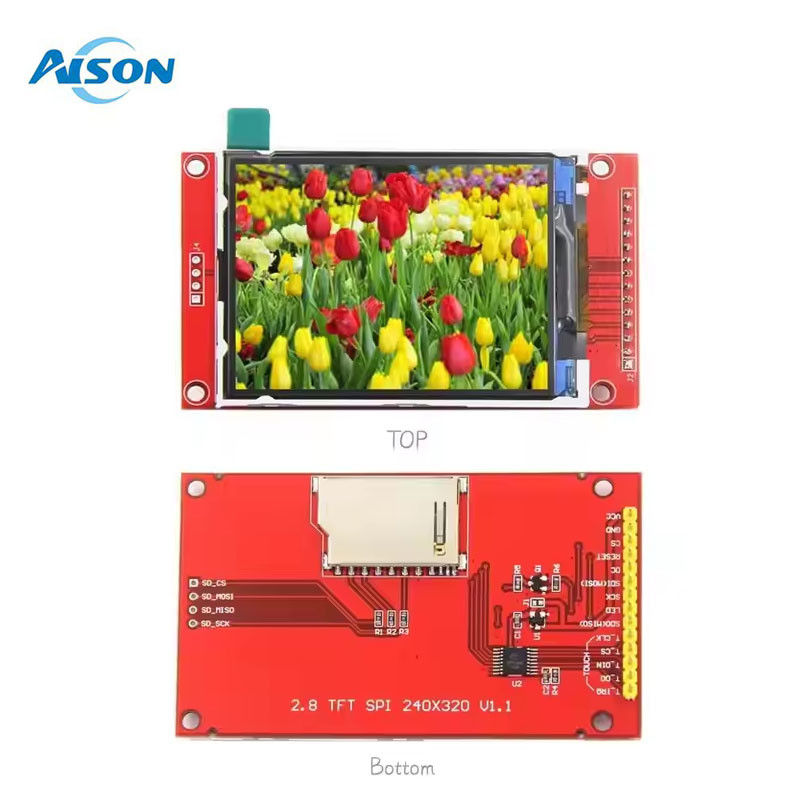

2पीसीबी बोर्ड के साथ.8 इंच एसपीआई टीएफटी एलसीडी मॉड्यूल 240*320 आईएलआई 9341
विकल्प:
2.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
2.4 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.4 इंच एसपीआई मॉड्यूल डिस्प्ले
2.8 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;2आरटीपी के साथ.8 इंच एसपीआई मॉड्यूल डिस्प्ले
3.2 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.2 इंच एसपीआई मॉड्यूल डिस्प्ले
3.5 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;3आरटीपी के साथ.5 इंच एसपीआई मॉड्यूल डिस्प्ले
4.0 इंच एसपीआई एलसीडी मॉड्यूल बिना स्पर्श के;4आरटीपी के साथ 0.0 इंच एसपीआई मॉड्यूल डिस्प्ले
| नाम | पैरामीटर |
| रंग प्रदर्शित करें | आरजीबी 65K रंग |
| SKU | टच स्क्रीनः MSP2807 |
| कोई टच स्क्रीन नहीं हैः MSP2806 | |
| स्क्रीन का आकार | 2.8 ((इंच) |
| प्रकार | टीएफटी |
| ड्राइवर आईसी | ILI9341 |
| संकल्प | 320*240 (पिक्सेल) |
| मॉड्यूल इंटरफ़ेस | 4-वायर एसपीआई इंटरफेस |
| सक्रिय क्षेत्र (एए क्षेत्र) | 43.2x57.6 ((मिमी) |
| मॉड्यूल पीसीबी आकार | 50.0x86.0 ((मिमी) |
| परिचालन तापमान | -20°C~60°C |
| भंडारण तापमान | -30°C~70°C |
| वीसीसी पावर वोल्टेज | 3.3V~5V |
| तर्क IO पोर्ट वोल्टेज | 3.3V ((TTL) |
| बिजली की खपत | टीबीडी |
| कच्चे वजन ((पैक में शामिल) | बिना स्पर्श केः 34 ((g) / स्पर्श के साथः 43 ((g) |
इंटरफेस परिभाषा
| संख्या | पिन लेबल | विवरण |
| 1 | वीसी | 5V/3.3V पावर इनपुट |
| 2 | जीएनडी | जमीन |
| 3 | सीएस | एलसीडी चिप चयन संकेत, निम्न स्तर सक्षम करें |
| 4 | रीसेट करें | एलसीडी रीसेट सिग्नल, निम्न स्तर रीसेट |
| 5 | डीसी/आरएस | एलसीडी रजिस्टर/डेटा चयन संकेत,
उच्च स्तरः रजिस्टर, निम्न स्तरः डेटा |
| 6 | एसडीआई ((एमओएसआई) | एसपीआई बस लिखें डेटा संकेत |
| 7 | एससीके | एसपीआई बस घड़ी संकेत |
| 8 | एलईडी | बैकलाइट नियंत्रण, उच्च स्तरीय प्रकाश व्यवस्था,
यदि नियंत्रित नहीं है, 3.3V कनेक्ट हमेशा उज्ज्वल |
| 9 | एसडीओ ((एमआईएसओ) | एसपीआई बस डेटा सिग्नल पढ़ें, यदि आप पढ़ने समारोह की जरूरत नहीं है, तो आप इसे कनेक्ट नहीं कर सकते |
| (नीचे स्पर्श स्क्रीन सिग्नल लाइन वायरिंग है, यदि आप स्पर्श समारोह की जरूरत नहीं है या मॉड्यूल ही स्पर्श समारोह नहीं है, तो आप उन्हें कनेक्ट नहीं कर सकते) | ||
| 10 | T_CLK | स्पर्श एसपीआई बस घड़ी संकेत |
| 11 | T_CS | टच स्क्रीन चिप चयन संकेत, निम्न स्तर सक्षम करें |
| 12 | T_DIN | स्पर्श एसपीआई बस इनपुट |
| 13 | T_DO | स्पर्श एसपीआई बस आउटपुट |
| 14 | T_IRQ | स्पर्श एसपीआई बस आउटपुट |
